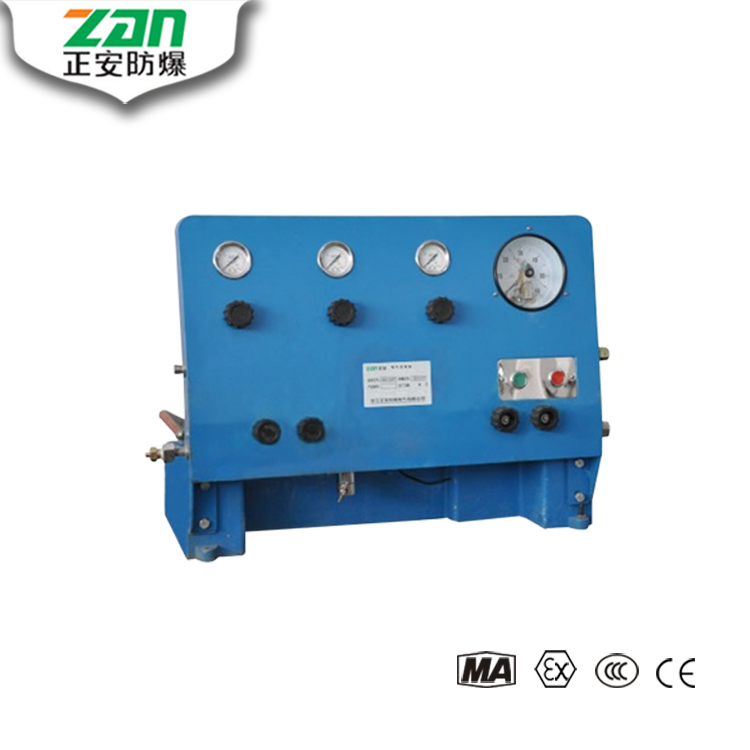

该产品采用于将气源瓶中的氧气升压填充到另一瓶中，使被充气瓶内氧气达到所需压力值的填充设备。适用于氧气及非燃性气体充填，充填效率高，优于国家标准，产品结构严谨，体积小重量轻，产品操作简单、便于维护、使用成本低。
适用在地面用于氧气、氮气、二氧化碳等气体从气源瓶中抽出充填到其他气瓶中。
主要技术参数
项目 project | 技术参数Technical parameters |
输入电压 Input voltage | AC380V |
电机功率 Motor power | 2.2kw |
最大排气压力 Biggest exhaust pressure | 30Mpa |
吸入条件下排气量Inhaled conditions emissions from automobiles | 3L/min |
压缩级数 Compression series | 2level |
最大压缩比 Compression ratio of the largest | 8/9 |
曲轴转数 Crankshaft RPM | 440rmp |
柱塞行程 Piston stroke | 30mm |
柱塞直径 Piston diameter | φ18/φ12mm |
外形尺寸 Shape dimension | 900×600×800mm |
重量 weight | 60kg |
1、氧气充填泵工作原理
（1）当充填泵工作前，应仔细地检查各部位是否清洁可靠，还应将管路系统中充满30—32Mpa的氧气，用肥皂水检查各处是否漏气。
（2）检查曲轴旋转方向与皮带罩上箭头方向是否一致
（3）单向阀检查。应关上集合开关进行充气，观察各压力表的变化情况，如果一级排气压力和一级进气压力接近或相等，说明一级气缸的吸、排气阀失灵；如果二级排气压力和一级排气压力接近或相等，说明二级气缸的吸、排气阀失灵。
（4）安全阀可靠性检查。关上集合开关进行充气，当充气压力为31-33Mpa时安全阀自动开启排气。
2、这个过程也就是将氧气从大输气瓶充填到小氧气瓶的操作过程，其过程如下：
（1）分别接上输气瓶及小氧气瓶
（2）打开输气开关、集合开关，使输气瓶内氧气自动地流入小氧气瓶内，直到压力平衡时为止。
（3）关上集合开关，进行充气（观察各压力表的变化），直到小氧气瓶内的压力达到需要时为止（当充气压力30Mpa时，必须选用耐气压为30Mpa的小氧气瓶）。
（4）打开集合开关，关闭小氧气瓶开关及接小瓶开关，并打开放气开关，放出残余气体后，卸下小氧气瓶。
（5）再次进行充气时，应按上述重复进行。
3、氧气充填泵使用注意事项
（1）应接好冷却水箱的自来水，并应畅通无阻，以降低温度。
（2）充气时气缸表面温度升高较快（大约有60℃左右），这是正常的现象。
（3）确定电接点压力表自动停泵的控制压力应大于安全阀的排气压力，即在正常情况下应有安全阀起作用，电接点压力表的自动控制仅在例外情况下起安全保护作用。
（4）每次充气前，应将充填泵空运转几分钟，观察各部件运行是否正常，运行正常后进行充气；一旦发现有噪音及其它不正常现象时，应停泵修理，正常后使用。
（5）充填泵运行一定时间后，如发现气缸漏气时，可将气缸卸下，用专用搬子拧紧压紧螺帽（每次拧紧螺帽深度为1—1.5扣左右）如压紧螺帽已拧到头时，可更换压紧螺帽继续压紧使用，并将气缸再接装在充填泵上继续使用。
（6）充填泵工作完毕后应切断电源，关闭输气瓶开关，并从气水分离器中放出冷凝水。
（7）必须选用额定压力为30Mpa的小氧气瓶进行30Mpa压 力的氧气充填。
本产品严格按照IS9001：2000国际质量管理体系标准进行质量控制，按照新国家防爆标准，设计生产，自购买之日起7年内，产品正常使用下出现任何故障由本公司免费维修(光源电气质保1年)。
